2020年冷库设计规范-采暖地区机械通风地面防冻加热负荷和机械通风送风量计算

时间:2020-11-17 浏览量:285

A.0.1 采暖地区地面防冻的加热计算,应采用稳定传热计算公式。部分土壤热物理系数宜按表A.0.1的规定确定。

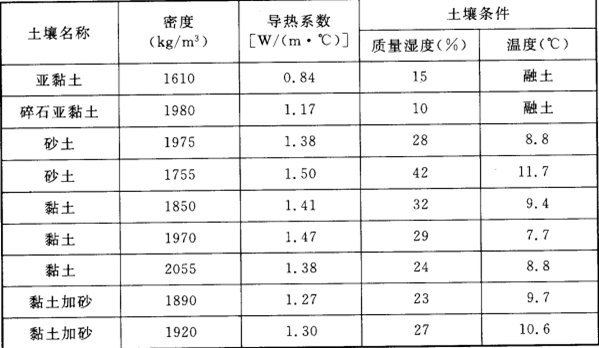

    表A.0.1 部分土壤热物理系数


A.0.2 采暖地区机械通风地面防冻加热负荷应按下式计算:


    式中:Qf——地面加热负荷(W);

a——计算修正值,当室外年平均气温小于10℃时宜取1;当室外年平均气温不低于10℃时,宜取1.15;

Qr——地面加热层传入冷间的热量(W);

Qtu——土壤传给地面加热层的热量(W);

T——通风加热装置每日运行的时间,一般不宜小于4h

A.0.3机械通风地面加热层传入冷间的热量Qr应按下式计算:


    式中:Qr——地面加热层传入冷间的热量(W);

Fd——冷间地面面积(m2);

tr——地面加热层的温度(℃);

tn——冷间内的空气温度(℃);

Kd——冷间地面的传热系数[W/(m2·℃)]。

A.0.4 土壤传给地面加热层的热量Qtu应按下式计算:


    式中:Qtu——土壤传给地面加热层的热量(W);

Fd——冷间地面面积(m2);

ttu——土壤温度(℃);

tr——地面加热层的温度(℃),宜取1℃~2℃;

Ktu——土壤传热系数[W/(m2·℃)]。

  A.0.5 土壤温度应取地面下3.2m深处历年最低两个月的土壤平均温度。主要城市地面下3.2m深处历年最低两个月的土壤平均温度应按表A.0.5的规定确定。当缺少该项资料时,可按当地年平均气温减2℃计算。

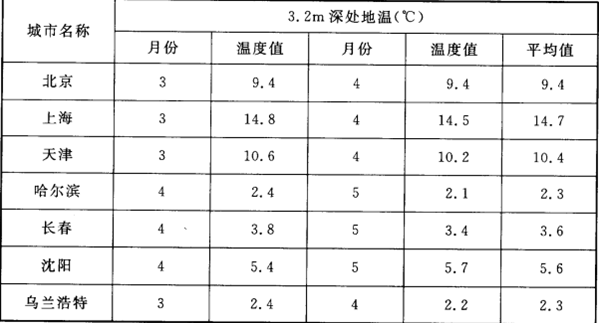

表A.0.5 主要城市地面下3.2m深处历年最低两个月的土壤平均温度

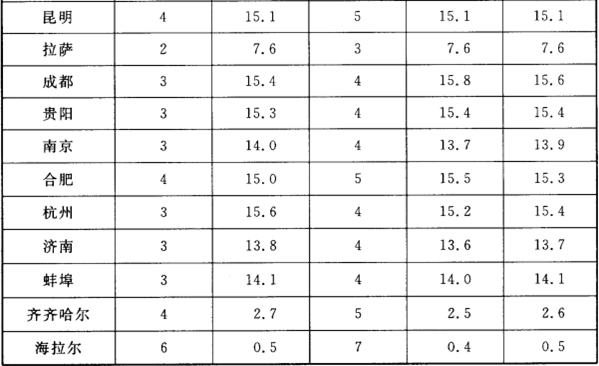

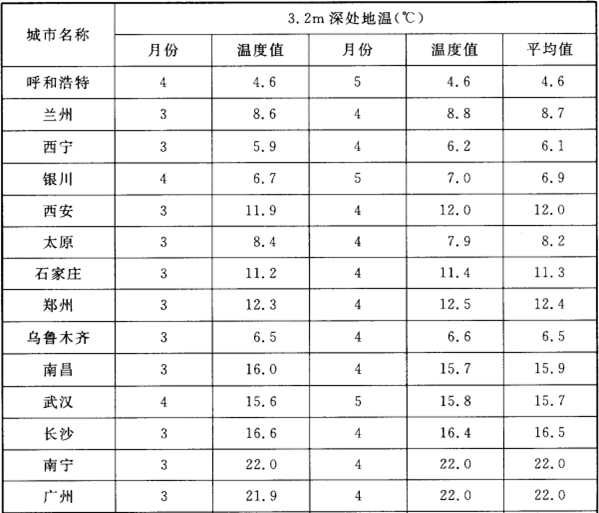

    续表A.0.5

blob.png blob.png


A.0.6 土壤传热系数Ktu应按下式进行计算:


式中:Ktu——土壤传热系数[W/(m2·℃)];

blob.png——土壤计算厚度,一般采用3.2m;

blob.png——土壤的热导率[W/(m2·℃)];

blob.png——加热层至土壤表面各层材料的厚度(m);

blob.png——加热层至土壤表面各层材料的热导率[W/(m2·℃)]。

A.0.7 机械通风送风量应按下式进行计算:


    式中:Vs——送风量(m3/h);

Qf——地面加热负荷(W);

Ck——空气比热容[kJ/(kg·℃)]

blob.png——空气密度(kg/m3);

ts——送风温度,宜取10℃;

  tp——排风温度,宜取5℃。
